Conjunto da haste do pistão

O comprimento do engate da rosca afeta mais do que a força de retenção

Quando uma cabeça de pistão é rosqueada na haste como parte de um conjunto de haste de pistão, o comprimento de engate dessa conexão roscada faz mais do que determinar a segurança com que os dois componentes são unidos. O engate insuficiente da rosca concentra a tensão nas primeiras roscas que fazem contato, o que em ciclos repetidos pode levar à trinca por fadiga exatamente nesse ponto, mesmo que a conexão nunca se solte mecanicamente. É por isso que as especificações de engate da rosca para conjuntos de haste de pistão são normalmente expressas como um múltiplo do diâmetro da rosca, em vez de um comprimento fixo, uma vez que o engate apropriado é dimensionado de acordo com a carga que a conexão precisa suportar.

Os métodos de bloqueio de thread também são importantes aqui. Uma conexão que depende apenas do torque para permanecer segura pode afrouxar gradualmente sob o ciclo de vibração e pressão típico da operação hidráulica, e é por isso que muitos conjuntos de haste de pistão incorporam um recurso de travamento mecânico, trava de rosca adesiva ou uma porca de travamento, além do torque adequado, em vez de depender apenas do atrito.

Conexões de cabeça de pistão soldadas e usinadas falham de maneira diferente

As cabeças do pistão podem ser fixadas à haste por meio de uma conexão roscada e usinada ou de uma conexão soldada, e a escolha afeta não apenas o custo de montagem, mas também como a conexão se comporta sob tensão ao longo do tempo. Uma conexão rosqueada usinada tende a falhar gradualmente, muitas vezes mostrando sinais precoces, como leve folga ou pequeno vazamento, antes que ocorra uma falha completa, o que dá às equipes de manutenção uma janela de alerta. Uma conexão soldada, por outro lado, é normalmente mais forte em condições normais, mas pode falhar mais abruptamente se houver um defeito de solda, uma vez que não há frouxidão mecânica para sinalizar um problema em desenvolvimento antes que a junta ceda.

Por que os métodos de inspeção diferem entre os dois

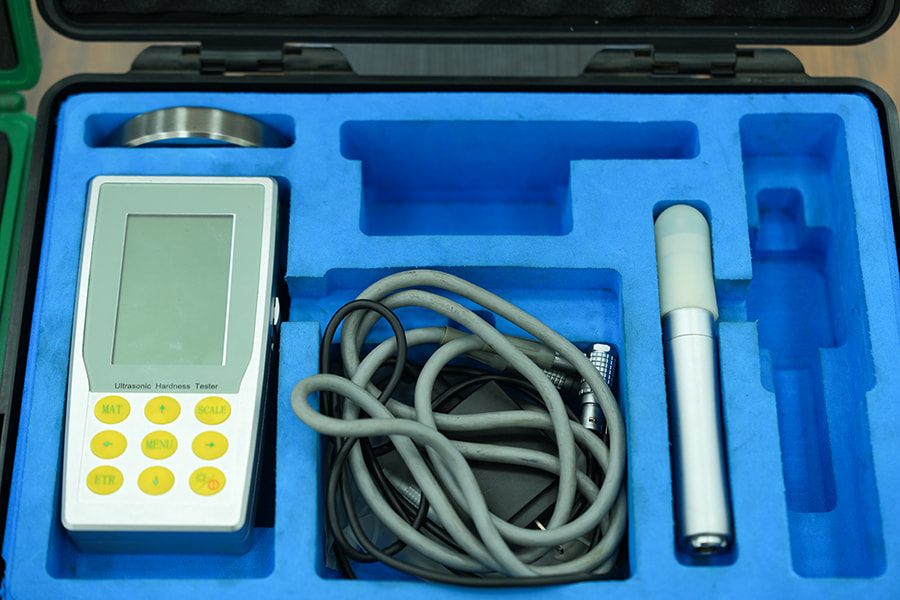

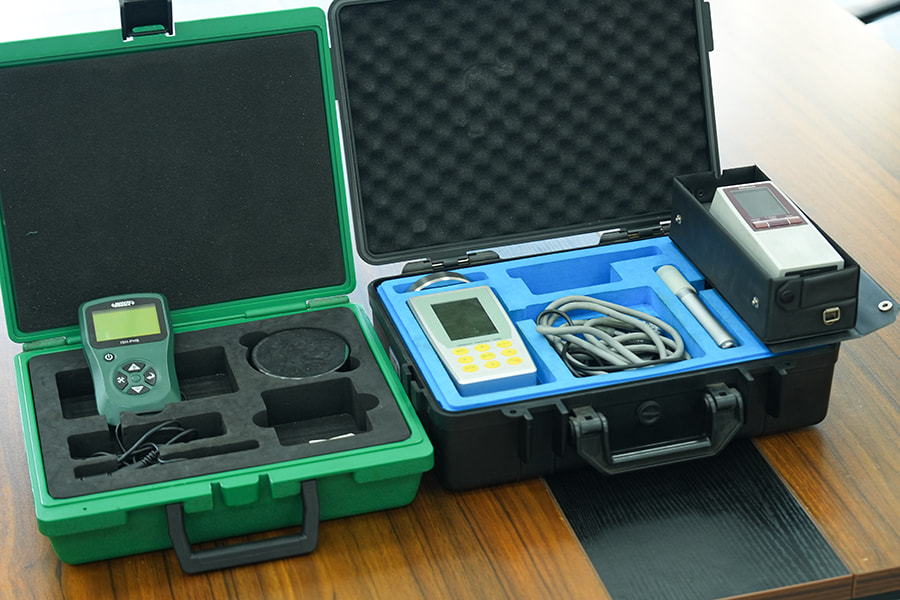

Conjuntos de haste de pistão soldados geralmente exigem métodos de teste não destrutivos, como inspeção ultrassônica ou com corante penetrante, para verificar a integridade da solda antes de o conjunto entrar em serviço, uma vez que a inspeção de superfície por si só não pode revelar defeitos de solda subterrâneos. Os conjuntos roscados, por outro lado, muitas vezes podem ser verificados através de testes de torque e inspeção visual da rosca, o que é comparativamente mais simples de executar como parte do controle de qualidade de rotina.

As tolerâncias do Seal Groove têm um alcance maior do que as pessoas esperam

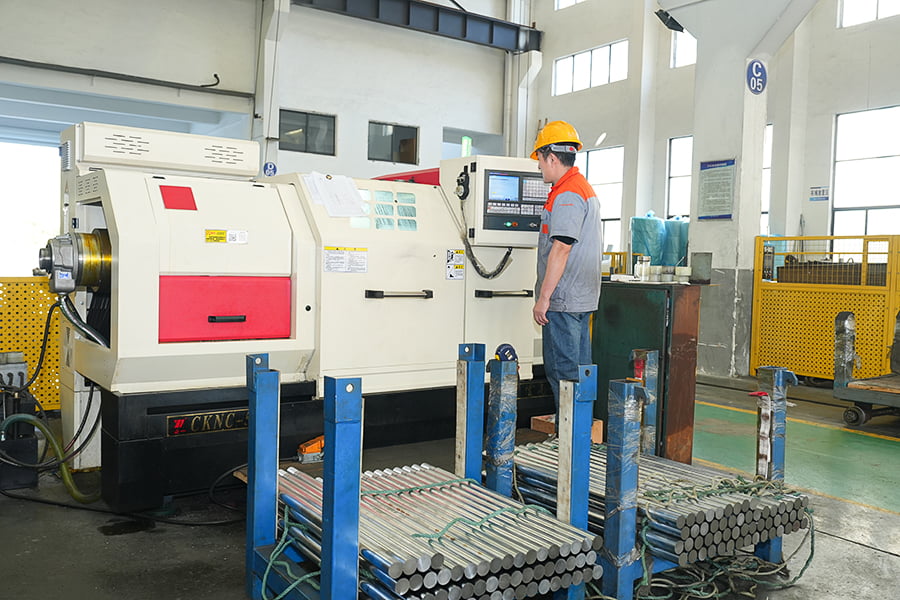

A ranhura usinada na cabeça do pistão para segurar a vedação do pistão precisa atender a tolerâncias dimensionais rígidas, e pequenos desvios aqui têm consequências que se estendem muito além da própria vedação. Uma ranhura um pouco larga demais permite que a vedação se desloque sob pressão, causando desgaste irregular e eventual vazamento de desvio. Uma ranhura um pouco estreita demais pode prender a vedação durante a instalação, criando um ponto fraco que falha precocemente, mesmo que a montagem ao redor pareça totalmente funcional. Como essa ranhura é um recurso fixo da cabeça do pistão acabada, corrigir um problema de tolerância após a usinagem geralmente significa descartar a peça em vez de retrabalhá-la.

• A tolerância da largura do canal afeta diretamente o quanto a vedação pode se mover sob pressão
• A profundidade da ranhura afeta a compressão da vedação, o que influencia tanto o desempenho da vedação quanto a vida útil da vedação

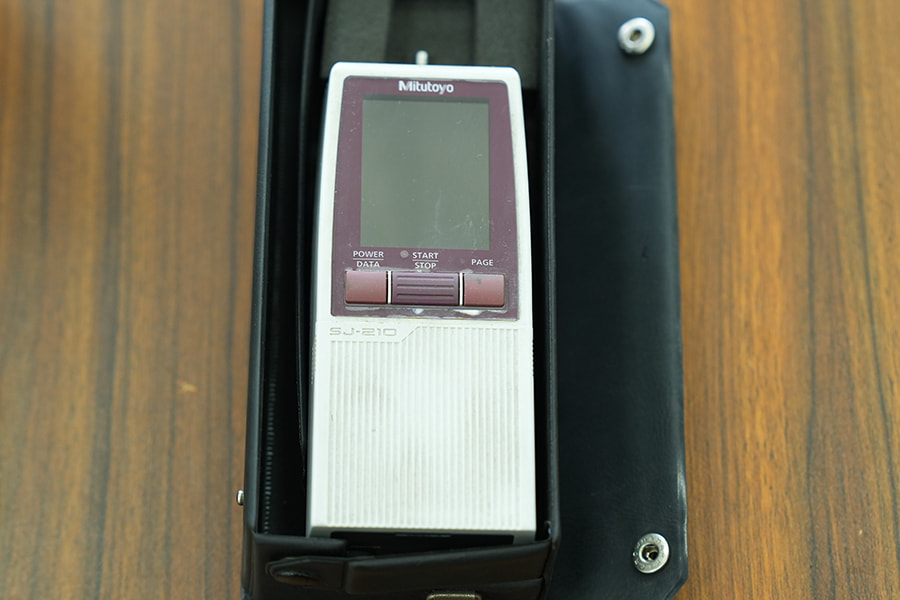

• O acabamento da superfície dentro da ranhura é quase tão importante quanto o acabamento da haste, já que uma superfície áspera da ranhura pode desgastar a vedação por dentro
• Cantos afiados ou rebarbas deixadas pela usinagem são uma causa comum e evitável de danos precoces à vedação durante a instalação

A concentricidade entre a haste e o pistão afeta o desgaste muito antes de afetar a função

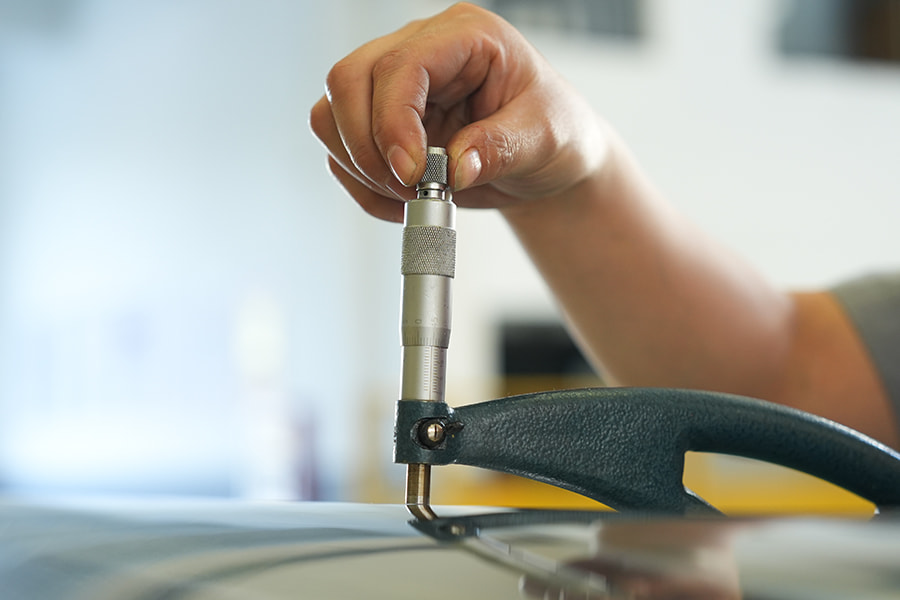

A montagem da haste do pistão pode funcionar normalmente por um período de tempo, mesmo com um leve erro de concentricidade entre a linha central da haste e a cabeça do pistão, mas esse desalinhamento normalmente aparece primeiro como desgaste irregular no furo do cilindro ou nas superfícies da bucha, bem antes de causar qualquer problema perceptível de desempenho. Esta é uma das razões pelas quais a concentricidade é verificada como uma etapa específica de controle de qualidade, separada da simples verificação de que tanto o diâmetro da haste quanto o diâmetro do pistão atendem individualmente às suas próprias tolerâncias, uma vez que dois componentes individualmente corretos ainda podem estar desalinhados quando montados juntos.

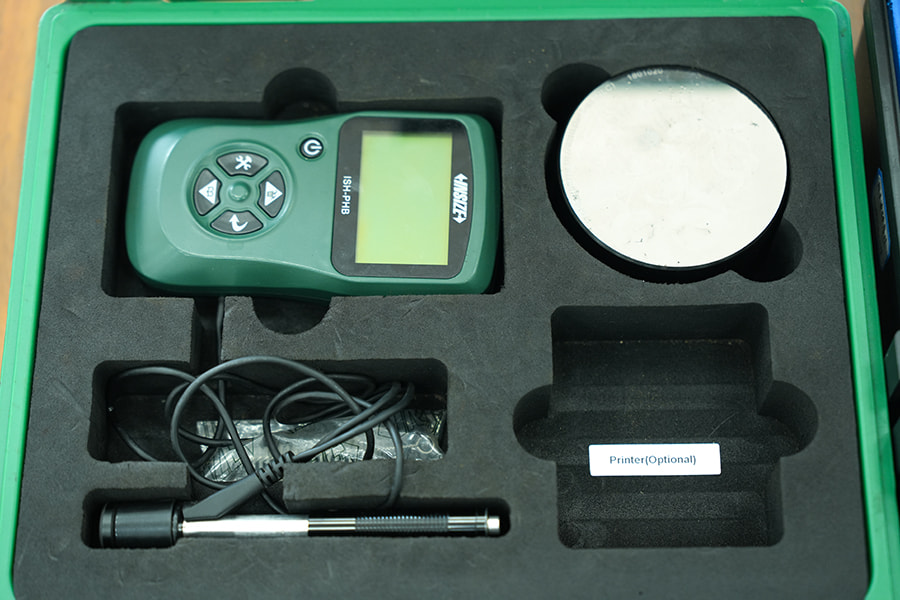

Testando a montagem como um todo, não apenas seus componentes

Uma lacuna comum no controle de qualidade é testar componentes individuais de um conjunto de haste de pistão, como a haste e a cabeça do pistão, em relação às suas próprias especificações, sem nunca testar o conjunto completo como uma unidade funcional. Testes de pressão e ciclos de curso na unidade montada podem revelar problemas de interação, como pequenos desalinhamentos ou pontos fracos de conexão, que não apareceriam quando cada peça fosse inspecionada por si só. Isto é particularmente importante para montagens destinadas a aplicações de alto ciclo, como escavadeiras e máquinas de bate-estacas, onde as tensões combinadas de pressão, vibração e movimento repetido só aparecem quando tudo está funcionando em conjunto.

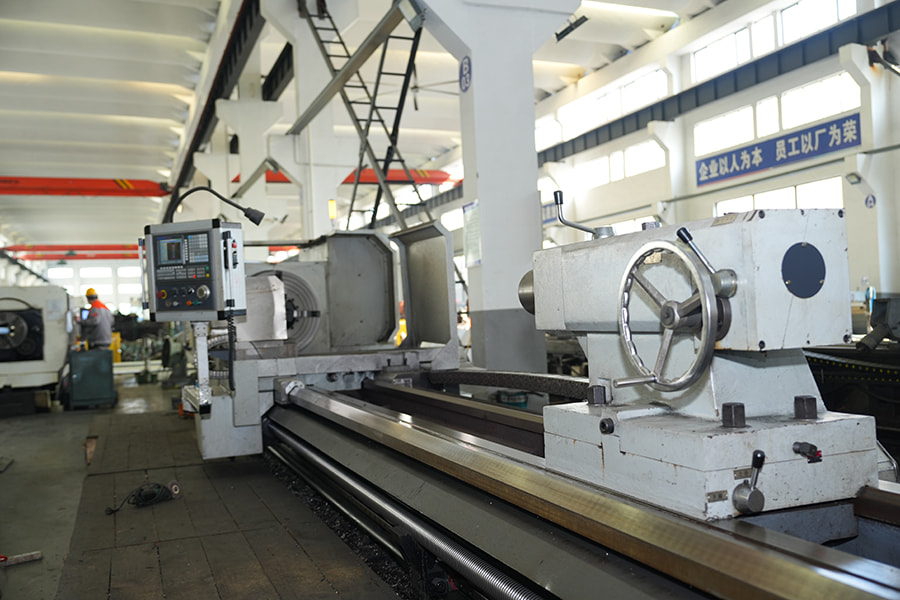

Testamos conjuntos de hastes de pistão concluídos como unidades completas antes de saírem de nossas instalações em Wuxi, uma vez que os testes em nível de componente por si só nem sempre detectam o tipo de problemas de interação que só aparecem quando a haste e a cabeça do pistão estão trabalhando juntas sob um ciclo de pressão real.

Quando uma montagem personalizada resolve um problema de compatibilidade, uma montagem padrão não consegue

Os conjuntos de haste de pistão padrão funcionam bem quando as especificações do equipamento se alinham com as configurações comumente disponíveis, mas máquinas mais antigas, equipamentos modificados ou ambientes operacionais exclusivos geralmente precisam de algo construído de acordo com os requisitos exatos, em vez de adaptado a partir de uma peça de catálogo. Um costume conjuntos de haste de pistão hidráulico permitem ajustes no passo da rosca, estilo de montagem, dimensões da ranhura de vedação e tratamento de superfície simultaneamente, em vez de forçar um compromisso em uma especificação para encaixar uma peça padrão em outro lugar.

• Equipamentos mais antigos ou descontinuados, onde as especificações originais não correspondem mais às ofertas padrão atuais
• Aplicações em ambientes corrosivos ou abrasivos que exigem tratamentos de superfície não padronizados em toda a montagem
• Equipamento modificado em relação ao seu projeto original, onde os pontos de montagem ou o comprimento do curso não correspondem mais a uma peça padrão
• Situações que exigem conjuntos correspondentes de montagens com desempenho consistente garantido em diversas unidades

Dada a gama de equipamentos que apoiamos em máquinas de construção, campos de petróleo e operações de mineração, conjuntos de haste de pistão personalizados tendem a surgir com mais frequência quando uma peça de equipamento foi modificada ou reparada de maneiras que não correspondem mais às suas especificações originais de fábrica.
